SmartView Pro 1100 专业型凝胶成像仪 UVCI-1000
产品介绍
SmartView Pro专业凝胶成像系统是Major Science性价比最高的凝胶凝胶成像系统。UVCI-1100主要是针对用户实际使用的需求来设计的，其特点是体积小巧、实用性强、操作方便性、设计美观、结实耐用。此系列的凝胶成像配置了5百万像素、CMOS相机、镜头免调焦（出厂前已经调好、固定好），避免许多拍照条件设定带来的麻烦，插上电源后，便可以直接使用。
凝胶成像系统的操作箱中配置了从上方投射的白光、蓝光和从下方投射的白光和紫外光，以满足用户不同的实验需求。21 x 26 cm的滤片空间可以满足用户分析大尺寸凝胶的需求。另外，简单快速单一按键操作的程序设计与基础版的影像分析软件的配搭，能够让用户快速地进行凝胶核酸和蛋白质胶体拍照、图像分析、条带数据分析等等。
1100基础型为一个标准的系统，需配搭桌面计算机或笔记本电脑使用。
MS04_SmartView Pro Imager System UVCI-2100 UVCI-1100 / UVCI-1200
- 基础型(标准型)
- 操作方便、简单、快速；
- 通过USB数据线计算机连接；
- 内置大尺寸21 x 26cm滤片的抽拉式紫外灯箱；
- 配置焦距预调的镜头，拍照过程中无需设定焦距；
- 提供安全蓝光模块与白光板为选配；
- 开箱即用，插上电源后，便可以直接使用
- 标准配置基础版的图像拍照、编辑及分析软件
 |

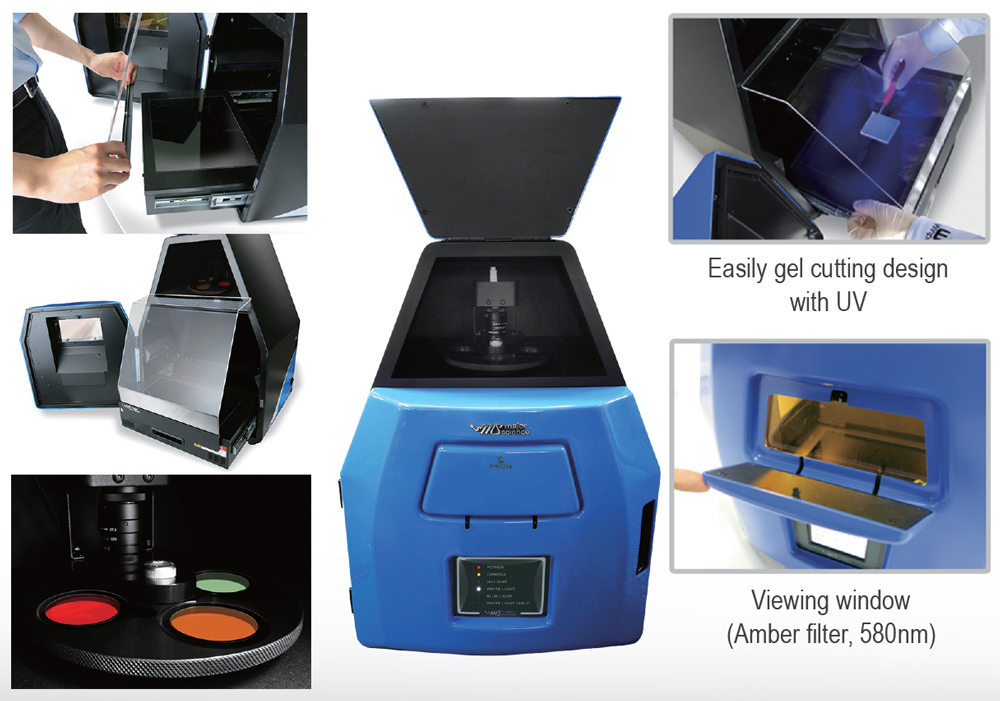

抽拉式紫外灯箱 |  |
比较方便安装的紫外防护罩（磁铁直接吸附） |  |
紫外光下切胶 |
 |
4种滤光片供选择 |  |
4-position filter wheel |  |

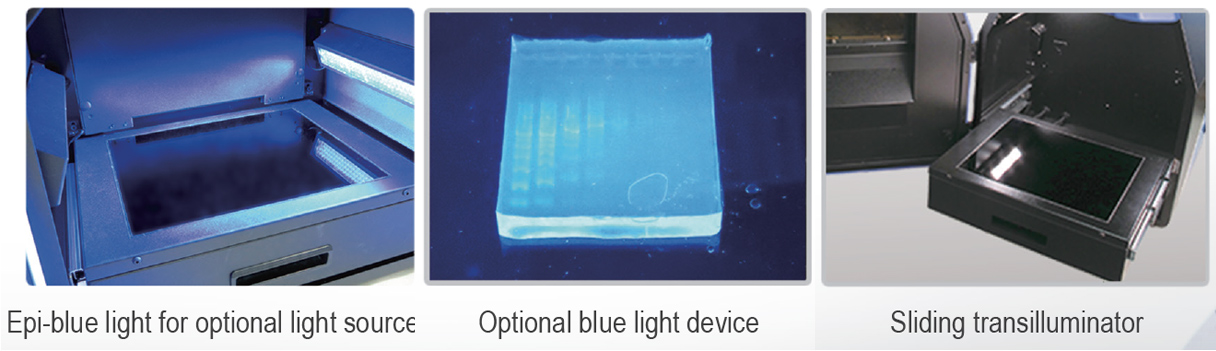

蓝光模块选配（蓝光下拍照效果图） |
*iPad与个人电脑不在此列
| 产品名称 | SmartView Pro 1100 (基础型) |
|---|---|
| 订购型号 | UVCI-1100 |
| 紫外灯源 | 单波312(302) nm |
| 相机 | 大小能够输出10 bit五百万像素的COMS相机，像素：2592x1944 |
| 相机镜头 | 6mm, F1.2 |
| Camera Video Output | 12-bit |
| 相机滤片（分开订购） | EB滤光片/SYBR Green 滤光片 / 琥珀色滤光片/ 橘黄色滤光片 |
| 影像储存 | 桌面计算机或笔记本电脑 |
| 联结方式 | USB |
| 箱体设计 | 内置抽拉式紫外灯箱 |
| UV滤片区域 | 8.26" x 10.24" (210x260毫米) |
| 整机尺寸 | 16.1" x 15.9" x 22.4" (410 x 405 x 570 毫米) |
| 机器重量 | 约54磅(24.5公斤) |
| 屏幕显示 | LED |
| 观察窗 | 用于凝胶观察 |
| 观察窗滤片 | 580nm黄色滤片(标配) |
| 配备光源 | 由上方投射的白光(标配) |
| 选配配件 | 白光板（接口已预设） |
| 蓝光模块（接口已预设） | |
| 安全装置 | 当前门开启时强制关闭紫外光 |
| USB功能 | 连接台式计算机或笔记本电脑 |
| WiFi格式 | 无 |
| 订购型号 | 产品描述 |
|---|---|
| UVCI-1100 | SmartView Pro 1100 专业凝胶成像系统，基础型 |
| UVCI-1101 | 高级SmartView Pro 1100专业凝胶成像系统，高级基础型，配备高级紫外光源 |
* All filters have to be ordered separately.
* MS 1D Analysis Software (MBE-IMG-SW) is included in UVCI-1100 for image capture and analysis.
| 订购型号 | 产品描述 |
|---|---|
| UVCI-1000-WL | 白光板模块, 适用于SmartView Pro系列专业凝胶成像系统 |
| UVCI-1000-BL | 蓝光模块, 适用于SmartView Pro系列的专业凝胶成像系统 |
| UVCI-1100-EB | 光学EtBr 滤片 (610nm), 适用于 SmartView Pro系列的专业凝胶成像系统 |
| UVCI-1100-SG | 光学SYBR Green滤片(520nm), 适用于SmartView Pro系列的专业凝胶成像系统 |
| UVCI-1100-F3 | SmartView 黄色滤片, 560nm |
| UVCI-1100-F4 | SmartView 橘色滤片, 580nm |
| UVCI-1000-F1 | Viewing window Amber filter, 580nm for SmartView Pro Imager System, 1100 & 2100 series |
| UVCI-1003 | 紫外光保护罩, 适用于SmartView Pro系列的专业凝胶成像系统 |
| UVCI-1004 | 磁性滤片架, 适用于SmartView Pro系列的专业凝胶成像系统 |
| MBE-IMG-SW | MS 1D Analysis Software (MS 1D Analysis Software (MBE-IMG-SW) is included in UVCI-1100 for image capture and analysis.) |
| DI-CLIQS | DI-CLIQS Gel Analysis Software |
操作软件
Major Science影像拍摄、编辑分析软件
MS影像软件为针对凝胶分析处理的一套简易及方便软件。它的友善及简易的操作界面可以满足核酸凝胶拍照、图像编辑、核酸定量及定性分析；还能够对蛋白胶进行拍照、图像编辑、核酸定量及定性分析等，蛋白质相关的实验包括:Western-Blot、SDS-PAGE、Dot实验等。软件能够引导用户逐步地快速且正确地分析核酸胶体和蛋白质胶体图片，其功能包括：自动计算和分析凝胶上条带的浓度与分子量。整个分析过程只需五步操作，操作简单快速，且在分析过程中非常方便地返回到上一步分析操作。分析软件还可以将任何的图像信息转化为数据，可以将数据以Excel 格式输出，方便用户更进一步分析；图像可保存为TIFF, JPG, BMP, GIF图像格式。此软件为UVCI-1100标准配置。
计算机基本规格需求:
| 适用的操作系统 | Windows 10 / 7 SP1/ Vista SP1/ XP SP3 |
|---|---|
| 中央处理器规格 | 1.8 GHz Pentium IV或等效的AMD Athlon处理器 |
| 内存规格 | 1 GB |
| 硬盘规格 | 1 GB可用高清空间 |
| 连接格式 | USB 2.0以上接口 |
| 显示 | 1280 x 800 分辨率 |
| 媒体格式 | CD-ROM 驱动 |
1. Load image
2. Select gel type
3. Define region
4. Quantify
5. Analysis (Density)
6. Analysis (Molecular weight)
